Proces zatezanja parova za spajanje vijaka visoke čvrstoće

Vijci visoke čvrstoće pritežu se zakretnim momentom, odnosno na osnovu niza procesnih ispitivanja, zatezanje vijaka visoke čvrstoće dovršava se u dvije faze: početno zatezanje i završno zatezanje. I početno i konačno zatezanje koriste električne ključeve sa fiksnim momentom. , Ključevi za početno i završno zatezanje strogo su odvojeni.

Prije početnog uvrtanja, instalaciju treba zategnuti običnim vijcima, tako da šavovi za spajanje moraju biti čvrsto pričvršćeni, a razmak između slojeva daske umetnut je između slojeva dasaka 0,3 mm, a dubina ne smije biti veće od 20 mm.

Prvo zatezanje: Nakon što se vijci visoke čvrstoće umetnu u rupe za vijke i provjere, treba ih zategnuti običnim ručnim ključem s čegrtaljkom. Za vijke visoke čvrstoće M30 upotrijebite kalibrirani električni ključ za zatezanje vijaka do 50% konačnog momenta pritezanja; za vijke visoke čvrstoće M24, upotrijebite električni ključ za zatezanje vijaka do 50% konačnog momenta pritezanja kako biste napravili spajanje. Daska je čvrsto pričvršćena kako bi se spriječilo nedovoljno zatezanje vijaka zbog utjecaja grupe vijaka.

Za vijke visoke čvrstoće koji su prvotno uvrnuti, odmah upotrijebite marker za bijelu ploču kako biste nacrtali ravnu liniju na matici, podlošci i površini ploče kako biste spriječili ponavljano zavrtanje, propuste i lak pregled.

5. Završno zatezanje: konačna vrijednost momenta zatezanja svake serije vijaka visoke čvrstoće određuje se prema sljedećoj formuli

M=K×N×d

Gdje je M - konačna vrijednost momenta pritezanja vijaka visoke čvrstoće (Nm);

N - Konstrukcijska vrijednost zatezanja vijaka visoke čvrstoće (KN); (u skladu sa 1,1 puta većim od prednaprezanja dizajna)

K - prosječna vrijednost koeficijenta obrtnog momenta svake serije vijaka visoke čvrstoće; (vrijednost na osnovu podataka o ponovnoj inspekciji web lokacije)

d - Nominalni prečnik vijaka visoke čvrstoće (mm).

Dizajn prednaprezanja vijaka visoke čvrstoće u skladu je s odredbama GG; Kodeksa za dizajn željezničkih mostova i propusta GG; s obzirom da je gubitak prednaprezanja oko 10%, pa je konstrukcija -napetost vijaka visoke čvrstoće je 1,1 puta veća od prednaprezanja u konstrukciji.

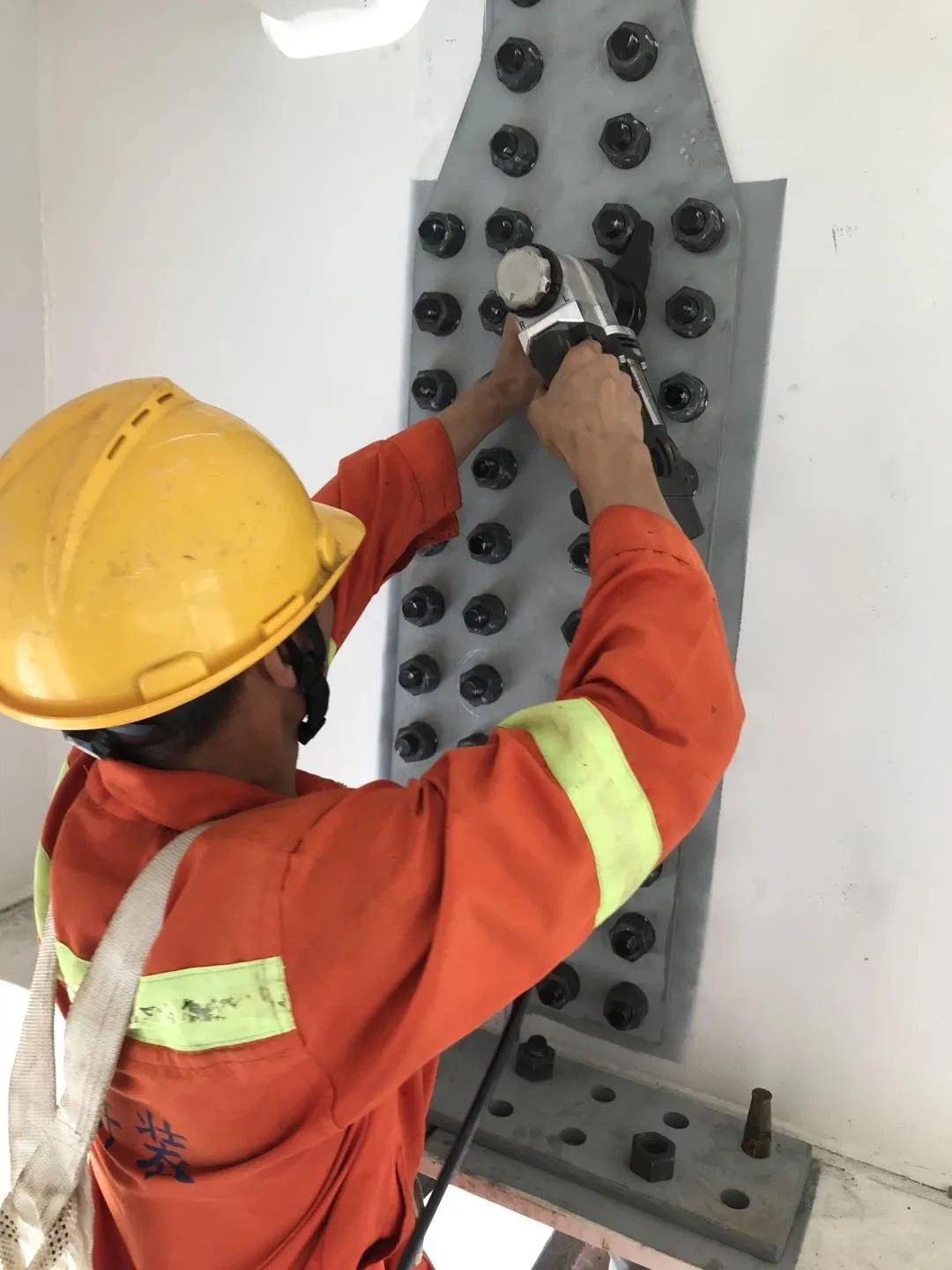

6. Završno zatezanje dovršava se kalibriranim električnim ključem sa fiksnim momentom. Za vijke koji se ne mogu koristiti s električnim alatima na pojedinim dijelovima, upotrijebite kalibrirani ključ za inspekciju digitalnog zaslona kako biste dovršili konačno zatezanje.

U procesu pritezanja vijaka visoke čvrstoće, glave vijaka i podloške ne smiju se okretati maticom, pa pripazite pri zatezanju. Ako ustanovite da se vijci i podloške okreću, zamijenite vijke visoke čvrstoće i ponovite postupak početnog i završnog zatezanja. Zamijenjeni vijci visoke čvrstoće vraćaju se u skladište i vraćaju u tvornicu na obradu. Mogu se koristiti tek nakon što prođu inspekciju i strogo je zabranjeno ponovna upotreba.

U procesu zatezanja vijaka visoke čvrstoće, ručni ključ za zvonjenje mora se koristiti ravnomjerno i ne smije se koristiti sila udara; kada je električni moment ključ pokrenut, on mora raditi neprekidno i glatko dok se električni ključ automatski ne zaustavi. Nakon završetka zatezanja vijka visoke čvrstoće i električnog ključa automatski se zaustavlja, strogo je zabranjeno ponovno pokretanje električnog ključa kako bi se stegnuo vijak kako bi se spriječilo prekomjerno zatezanje. Nakon što se konačno zavrne prva šarža od 50% ili 75% vijaka visoke čvrstoće na istoj ploči, ostali 50% ili 25% rupa za vijke može se izbušiti u serijama, a vijci visoke čvrstoće trebaju odmah instalirati i započeti početno zatezanje i radni postupak završnog zavrtanja.

9. Bilo u početnoj i završnoj fazi, bilo kada se koriste različiti ključevi, treba slijediti redoslijed zatezanja od sredine vijčane skupine do okoline.

10. Električni ključevi trebaju koristiti neovisno napajanje ili regulisano napajanje tokom gradnje kako bi smanjili oscilacije napona i utjecali na stabilnost izlaza momenta električnog ključa.

11. Ako su različiti ključevi neuobičajeni ili neispravni tokom upotrebe, građevinsko osoblje na licu mjesta neće se baviti njima bez odobrenja. Izgradnju treba odmah zaustaviti, a ključeve treba predati timu za ispitivanje vijaka visoke čvrstoće na pregled i popravak, a kvarove treba prijaviti kako bi se na gradilištu mogle poduzeti odgovarajuće mjere. Vijci su obrađeni.
